ZCM-WB 3/8"-M20x1,5 12S

Name: ZCM-WB 3/8"-M20x1,5 12S
SKU: 100717.1

Powrót

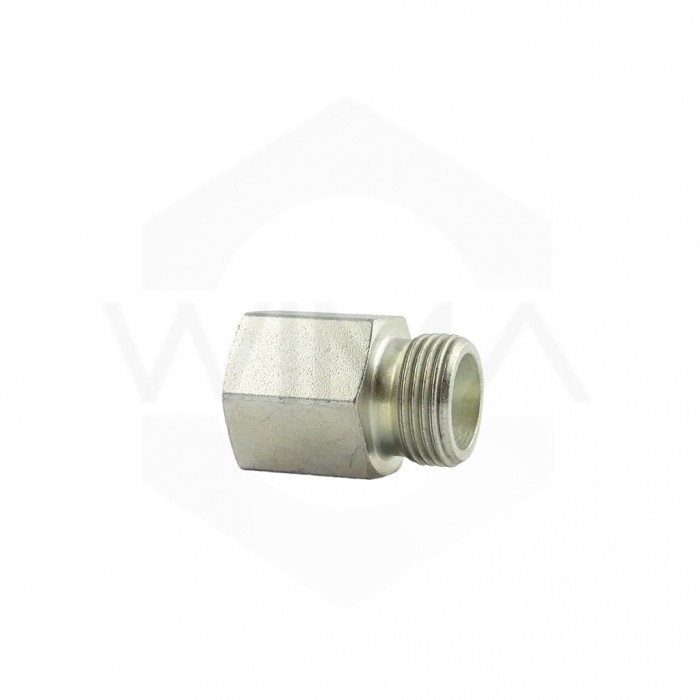

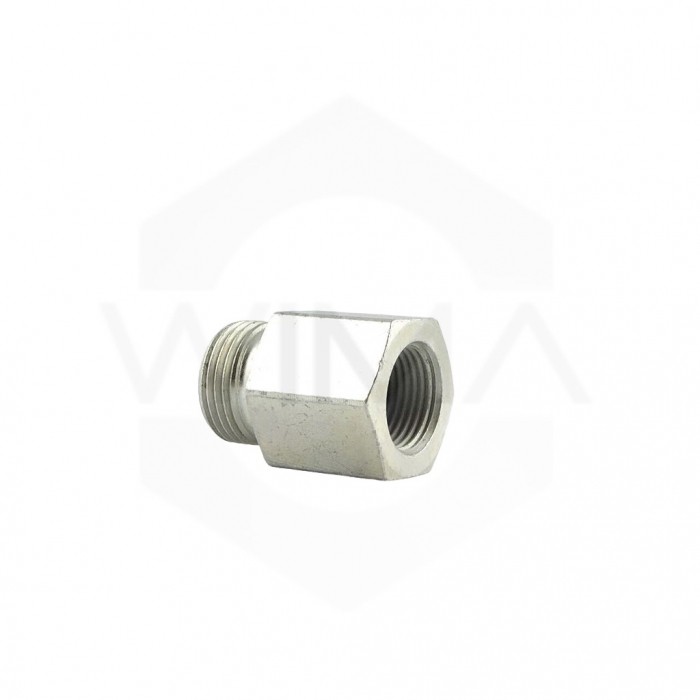

ZCM-WB 3/8"-M20x1,5 12S -zdjęcie numer 1

ZCM-WB 3/8"-M20x1,5 12S -zdjęcie numer 2

ZCM-WB 3/8"-M20x1,5 12S -zdjęcie numer 3

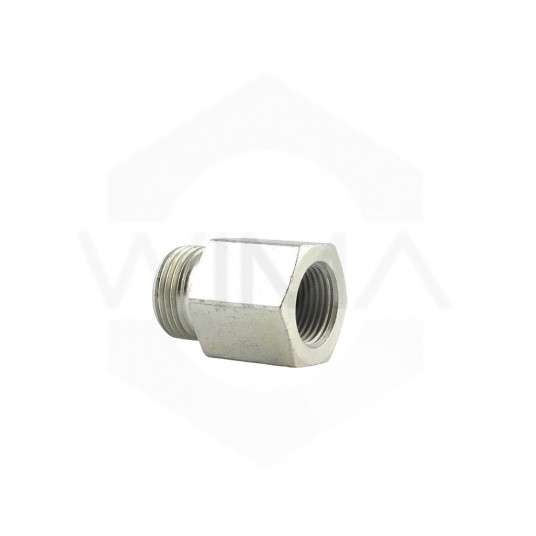

ZCM-WB 3/8"-M20x1,5 12S -zdjęcie numer 4

Korpus przyłączki z gwintem wewnętrznym calowym 3/8" BSPP i zewnętrznym metrycznym M20x1,5 12S ze stożkiem 24°

Symbol:: 100717.1
Kod EAN:: 7777000055950

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu

Korpus przyłączki z gwintem wewnętrznym to część hydraulicznego układu złączowego, która posiada wewnętrzny gwint calowy (BSPP). Służy do przyjęcia złączki z gwintem zewnętrznym metrycznym za pomocą uszczzelnienia stożkiem 24°, umożliwiając hermetyczne i pewne połączenie rur, przewodów lub innych komponentów hydraulicznych w systemie. Korpus z gwintem wewnętrznym jest często wykorzystywany w zastosowaniach hydraulicznych, gdzie konieczne jest solidne i trwałe połączenie, a zewnętrzny gwint na złączce pasuje do wewnętrznego gwintu na korpusie przyłączki.

Parametry techniczne:

Nazwa złącza	ZCM-WB 3/8"-M20x1,5 12S
Seria	S (ciężka)
Gwint 1 (zewnętrzny)	20x1,5
Średnica zewnętrzna rury	12mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 (wewnętrzny)	3/8" BSPP
Ciśnienie robocze	630bar
Temperatura pracy	-20st.C - +120st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	100717.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
