ZCM-WB 1/4"-M16x1,5 8S

Name: ZCM-WB 1/4"-M16x1,5 8S
SKU: 100715.1

Powrót

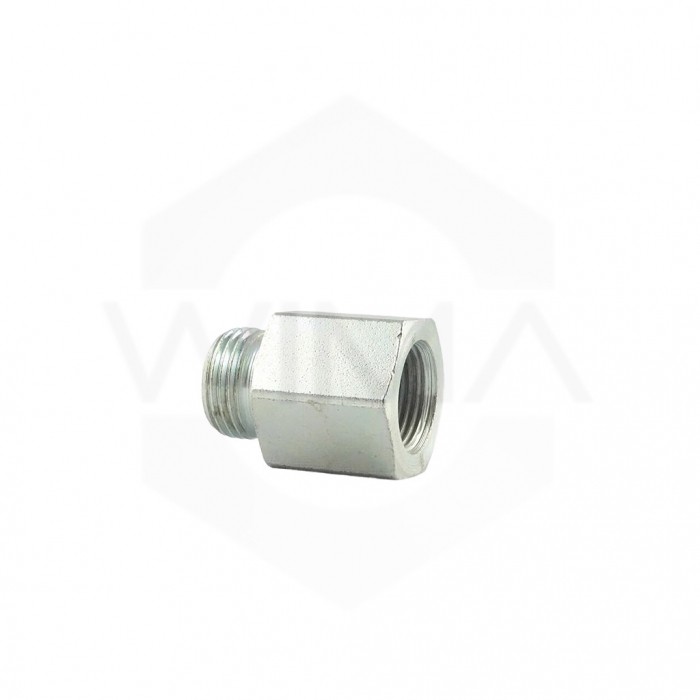

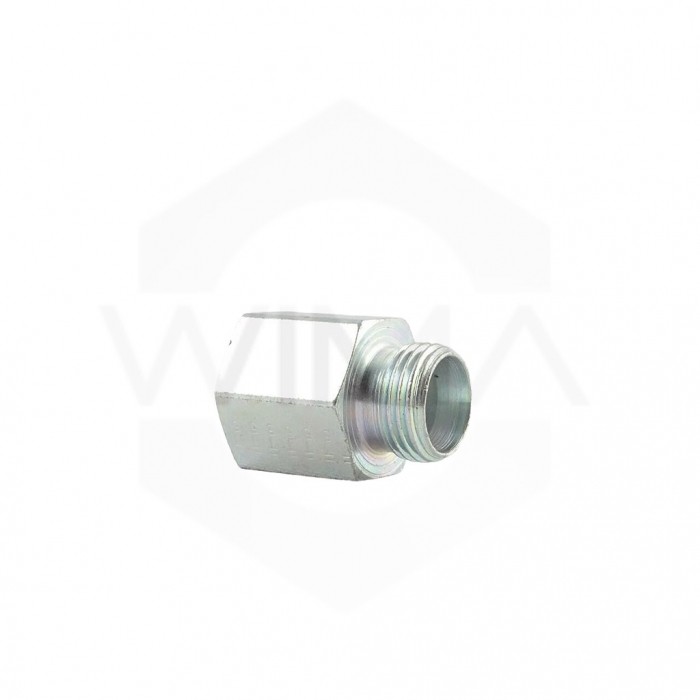

Korpus przyłączki z gwintem wewnętrznym calowym 1/4" BSPP i zewnętrznym metrycznym M16x1,5 8S ze stożkiem 24°

Symbol:: 100715.1
Kod EAN:: 7777000055905

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu

Korpus przyłączki z gwintem wewnętrznym to część hydraulicznego układu złączowego, która posiada wewnętrzny gwint calowy (BSPP). Służy do przyjęcia złączki z gwintem zewnętrznym metrycznym za pomocą uszczzelnienia stożkiem 24°, umożliwiając hermetyczne i pewne połączenie rur, przewodów lub innych komponentów hydraulicznych w systemie. Korpus z gwintem wewnętrznym jest często wykorzystywany w zastosowaniach hydraulicznych, gdzie konieczne jest solidne i trwałe połączenie, a zewnętrzny gwint na złączce pasuje do wewnętrznego gwintu na korpusie przyłączki.

Parametry techniczne:

Nazwa złącza	ZCM-WB 1/4"-M16x1,5 8S
Seria	S (ciężka)
Gwint 1 (zewnętrzny)	16x1,5
Średnica zewnętrzna rury	8mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 (wewnętrzny)	1/4" BSPP
Ciśnienie robocze	630bar
Temperatura pracy	-20st.C - +120st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	100715.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
