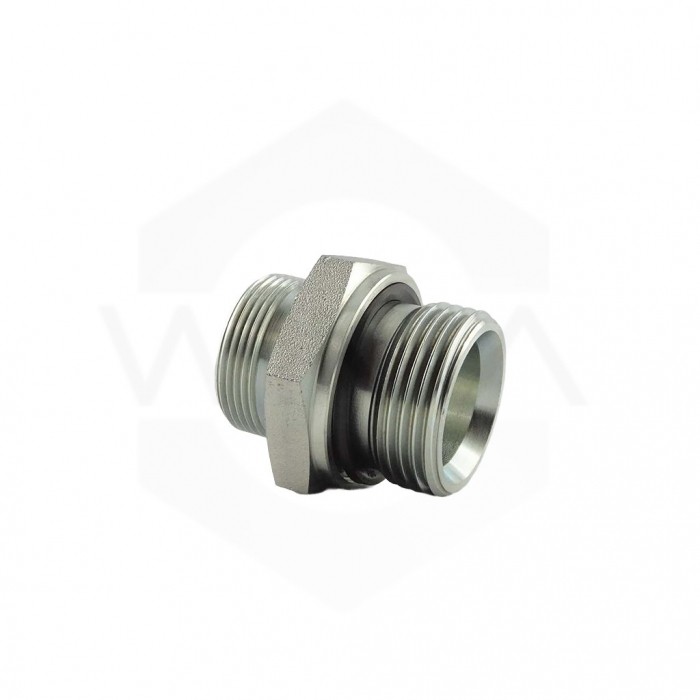

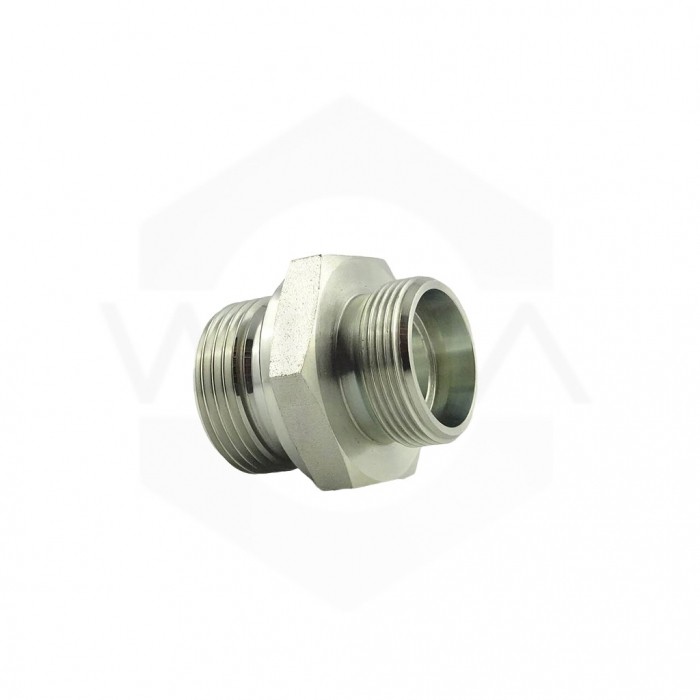

Name: ZCM-KBB 3/4"-M22x1,5 15L
SKU: 100548.1

Korpus złączki hydraulicznej w hydraulice siłowej to element używany do łączenia rur, przewodów lub innych komponentów hydraulicznych z korpusem (np. pompy, rozdzielacza, siłownika i innych). Złączka ta posiada od strony do korpusu uszczelnienie gumowe (najczęściej NBR) z gwintem calowym BSPP, natomiast od strony drugiej strony przyłączeniowej ma gwint zewnętrzny metryczny ze stożkiem 24°.

Jest to część układu hydraulicznego, która pozwala na bezpieczne, hermetyczne i pewne połączenie różnych elementów w systemie.

Złączki wkręcane są często wyposażone w gwinty, które pasują do gwintów na korpusach przyłączek. Po dokręceniu złączki, powstaje trwałe połączenie, które jest odporne na wycieki płynu hydraulicznego nawet przy wysokich ciśnieniach.

Złączki hydrauliczne wkręcane do korpusów są niezwykle ważne w hydraulice siłowej, ponieważ gwarantują bezpieczne i niezawodne połączenia w systemach, które często działają pod dużym ciśnieniem i obciążeniem.

Parametry techniczne:

Nazwa złącza	ZCM-KBB 3/4''-M22x1,5 15L
Seria	L (lekka)
Gwint 1 (zewnętrzny)	22x1,5
Średnica zewnętrzna rury	15mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 w korpus (zewnętrzny)	3/4" BSPP
Uszczelnienie	Uszczelka kwadratowa ED
Ciśnienie robocze	315bar
Temperatura pracy	-20st.C - +100st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	100548.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
