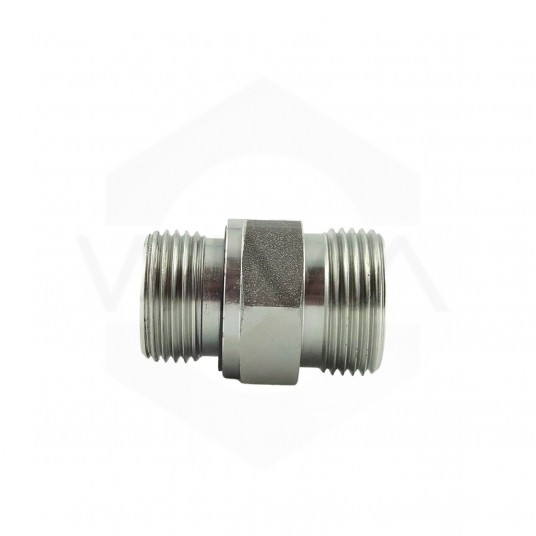

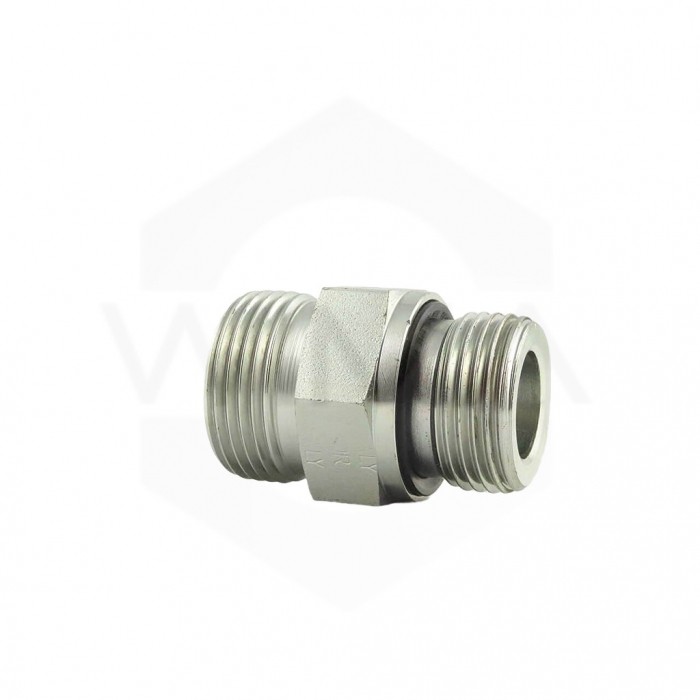

ZMM-KB 27x2-M30x2 20S

Powrót

Złączka hydrauliczna 20S wkręcana do korpusu M27x2 to element do łączenia rur lub węży w hydraulice siłowej do korpusu - szczelność pomiędzy korpusem a złączką zapewnia uszczelnienie gumowe.

Symbol:: 100620.1
Kod EAN:: 7777000063511

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Korpus złączki hydraulicznej w hydraulice siłowej to element używany do łączenia rur, przewodów lub innych komponentów hydraulicznych z korpusem (np. pompy, rozdzielacza, siłownika i innych). Złączka ta posiada od strony do korpusu uszczelnienie gumowe (najczęściej NBR) z gwintem metrycznym, natomiast od strony drugiej strony przyłączeniowej ma gwint zewnętrzny metryczny ze stożkiem 24°.

Jest to część układu hydraulicznego, która pozwala na bezpieczne, hermetyczne i pewne połączenie różnych elementów w systemie.

Złączki wkręcane są często wyposażone w gwinty, które pasują do gwintów na korpusach przyłączek. Po dokręceniu złączki, powstaje trwałe połączenie, które jest odporne na wycieki płynu hydraulicznego nawet przy wysokich ciśnieniach.

Złączki hydrauliczne wkręcane do korpusów są niezwykle ważne w hydraulice siłowej, ponieważ gwarantują bezpieczne i niezawodne połączenia w systemach, które często działają pod dużym ciśnieniem i obciążeniem.

Parametry techniczne:

Nazwa złącza	ZMM-KB 27x2-M30x2 20S
Seria	S (ciężka)
Gwint 1 (zewnętrzny)	30x2
Średnica zewnętrzna rury	20mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 w korpus (zewnętrzny)	27x2
Uszczelnienie	Uszczelka kwadratowa ED
Ciśnienie robocze	400bar
Temperatura pracy	-20st.C - +100st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	100620.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
