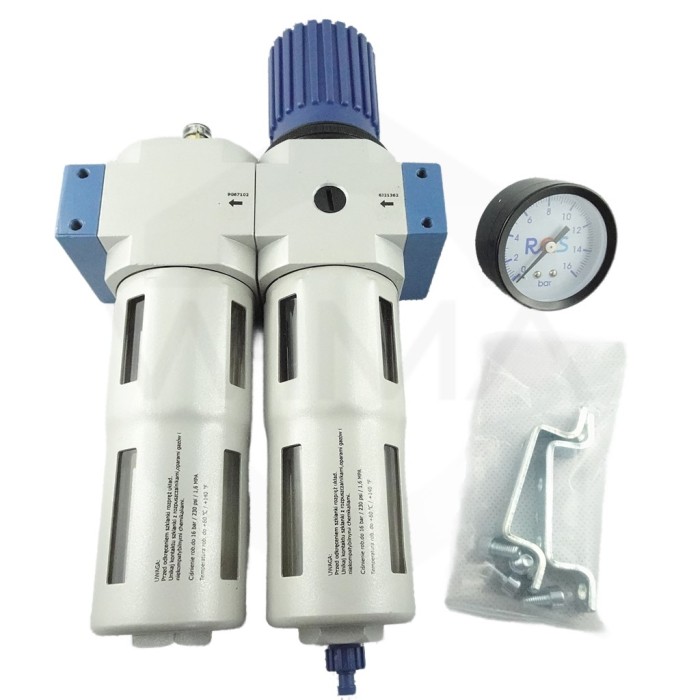

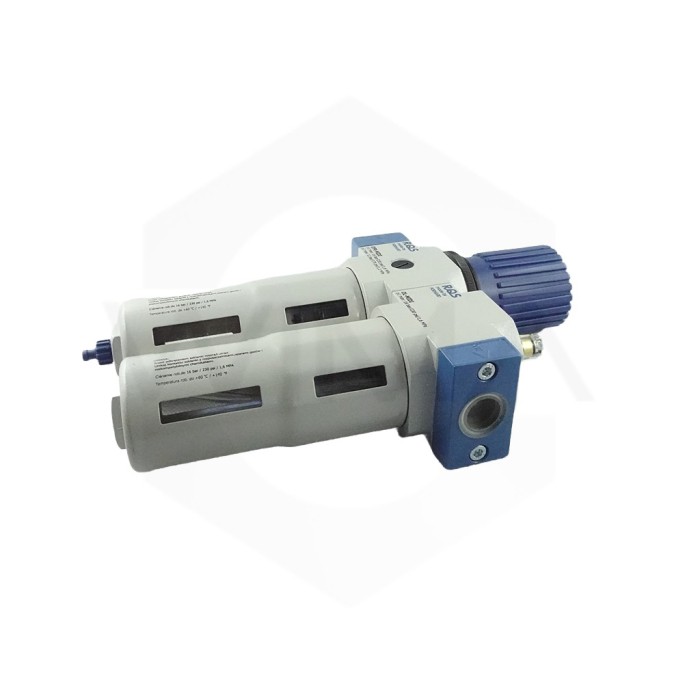

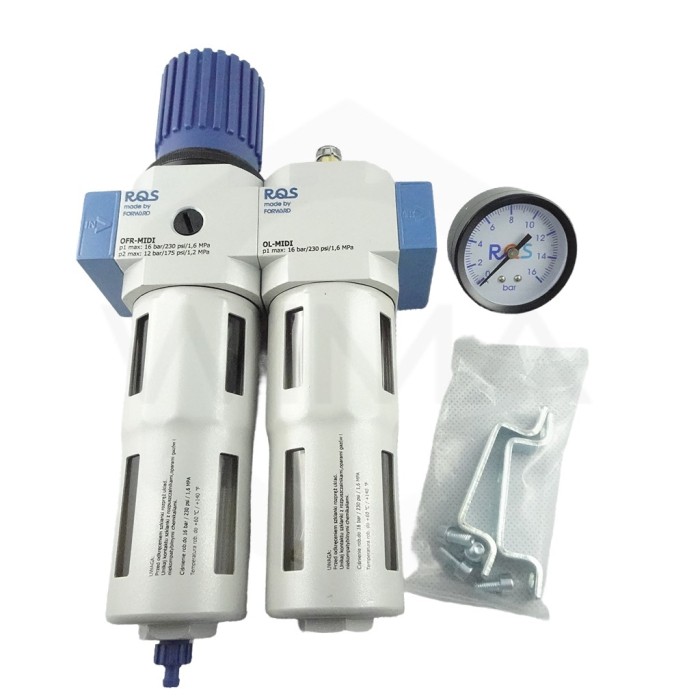

Dwuczęściowy zestaw to kompleksowy system, który łączy w sobie funkcje oczyszczania sprężonego powietrza z zanieczyszczeń stałych i płynnych, oraz regulacji ciśnienia wyjściowego w instalacjach pneumatycznych. Składa się z dwóch głównych komponentów: filtru-reduktora i dozownika oleju.
-
Filtr-reduktor:
- Filtracja: Pierwsza część zestawu odpowiada za oczyszczanie sprężonego powietrza z zanieczyszczeń stałych i płynnych o odpowiednich wielkościach. Wkładka filtracyjna stosowana w tym elemencie filtruje powietrze, usuwając wszelkie cząstki, które mogłyby być szkodliwe dla systemu pneumatycznego lub odbiorników.
- Redukcja ciśnienia: Drugą funkcją filtru-reduktora jest regulacja ciśnienia wyjściowego w instalacjach pneumatycznych. Zapewnia on utrzymanie stałej wartości ciśnienia wyjściowego niezależnie od zmiany ciśnienia wejściowego powyżej ciśnienia zredukowanego. Dzięki temu odbiorniki pneumatyczne otrzymują ciśnienie o stałej, kontrolowanej wartości, co jest kluczowe dla ich właściwego działania.
-
Dozownik oleju:
- Dozownik oleju jest drugą częścią dwuczęściowego zestawu i służy do nasycenia olejem powietrza zasilającego odbiorniki wymagające smarowania.
- Jego działanie polega na dostarczaniu odpowiedniej ilości oleju do powietrza, które jest wykorzystywane do smarowania mechanizmów pneumatycznych lub innych części maszyn, które wymagają regularnego smarowania w celu zapewnienia płynnego działania i minimalnego zużycia.
Zastosowanie:
- Przemysłowy: Dwuczęściowy zestaw jest szeroko stosowany w różnych branżach przemysłowych, gdzie sprężone powietrze jest niezbędne do napędu maszyn i narzędzi pneumatycznych. Jest używany w fabrykach, zakładach produkcyjnych, warsztatach, gdzie precyzyjne i kontrolowane dostarczanie sprężonego powietrza oraz smarowanie są kluczowe dla sprawnej pracy maszyn i urządzeń.
- Motoryzacyjny: W branży motoryzacyjnej dwuczęściowy zestaw może być wykorzystywany do smarowania elementów w silnikach, przekładniach, układach kierowniczych, a także do zasilania narzędzi pneumatycznych wykorzystywanych w produkcji czy serwisie samochodów.
- Przemysł spożywczy: W produkcji żywności, gdzie wymagane są wysokie standardy higieny, dwuczęściowy zestaw może być stosowany do smarowania maszyn przetwarzających żywność, zapewniając jednocześnie oczyszczenie powietrza z zanieczyszczeń, co jest istotne dla bezpieczeństwa żywności.
- Automatyzacja: W automatyzacji przemysłowej, gdzie wykorzystuje się pneumatykę do sterowania procesami produkcyjnymi, dwuczęściowy zestaw może być używany do utrzymania stabilnego ciśnienia i odpowiedniego smarowania urządzeń, co jest kluczowe dla efektywnego działania systemów automatyzacji.
▪ Zakres ciśnienia wejściowego 1-16 bar
▪ Zakres regulacji ciśnienia wyjściowego 0,5-12 bar
▪ Zakres temperatur pracy: 0-60°C
▪ Dokładność filtracji: 40µm (standard) i 5µm (opcja)
Wielkość przepływu: Dwuczęściowy zestaw przygotowania powietrza z manometrem i uchwytami montażowymi MIDI 1/2" 40mic: 2 600 l/min
Wielkość przepływu: Dwuczęściowy zestaw przygotowania powietrza z manometrem i uchwytami montażowymi MIDI 1/2" 5mic: 1 800 l/min
