ZMM-AA M30x2/M22x1,5 22L/15L

Name: ZMM-AA M30x2/M22x1,5 22L/15L
SKU: 603537

Powrót

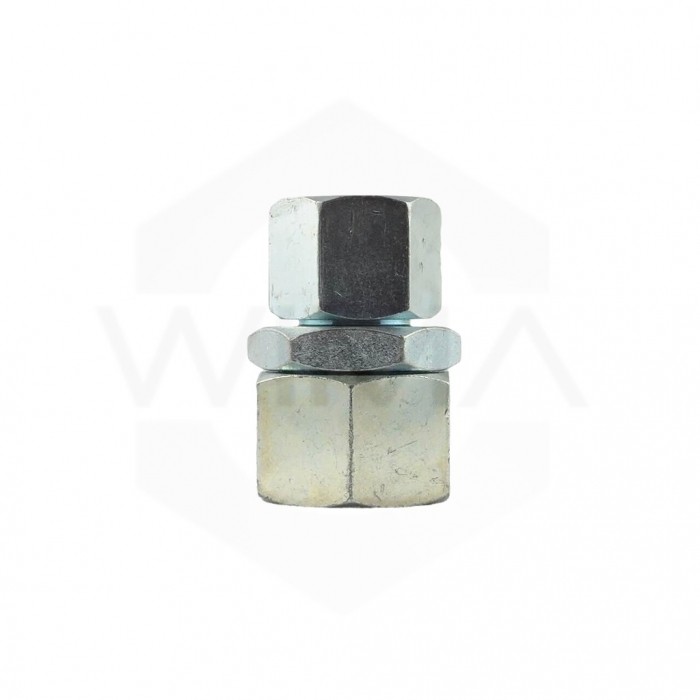

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 1

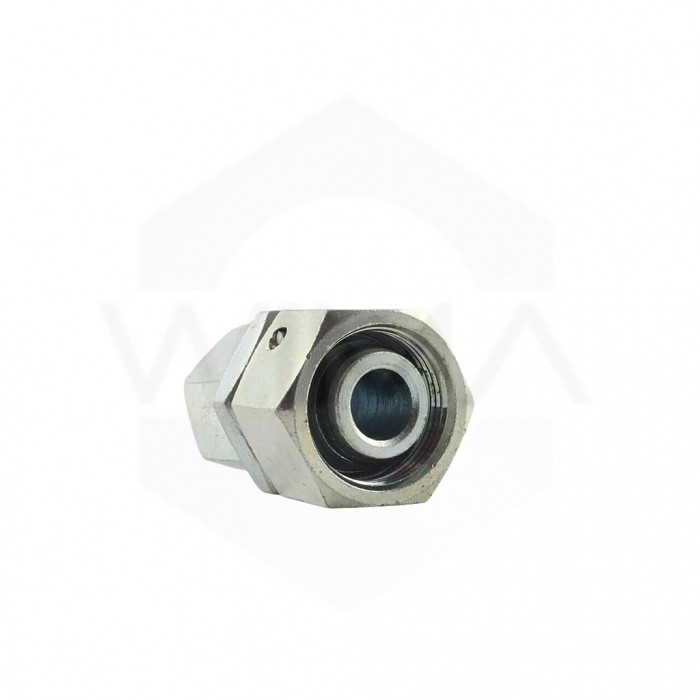

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 2

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 3

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 4

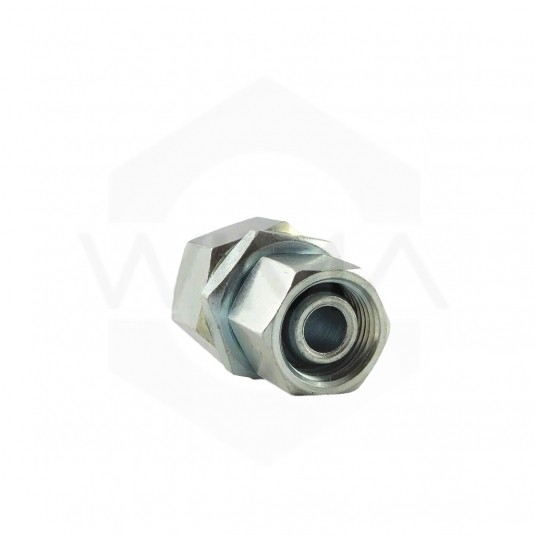

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 5

ZMM-AA M30x2/M22x1,5 22L/15L -zdjęcie numer 6

Złączka prosta metryczna z dwiema nakrętkami obrotowymi M22x1,5 15L i M30x2 22L ze stożkami 24°

Symbol:: 603537
Kod EAN:: 7777000061050

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu

Złączka prosta obustronnie zakończona gwintem wewnętrznym (nakrętka) metrycznym z uszczelnieniem pod stożek 24°. Służy do połączenia dwóch elementów z hydrauliki siłowej (np. przewodów gumowych, rur hydrauliczncyh lub innych kompnentów), w których uszczelnienie odbywa się za pomocą stożka o kącie 24°.

Parametry techniczne:

Nazwa złącza	ZMM-AA M30x2/M22x1,5 22L/15L
Seria	L ( lekka)
Gwint 1 (wewnętrzny)	30x2
Średnica zewnętrzna rury	22mm
Uszczelnienie	Stożek zewnętrzny 24°
Gwint 2 (wewnętrzny)	22x1,5
Średnica zewnętrzna rury	15mm
Uszczelnienie	Stożek zewnętrzny 24°
Ciśnienie robocze	250 bar
Temperatura pracy	-20st.C - +120st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	603537
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
