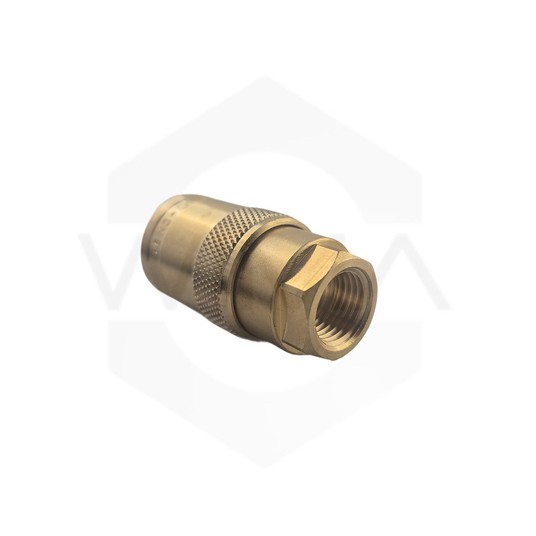

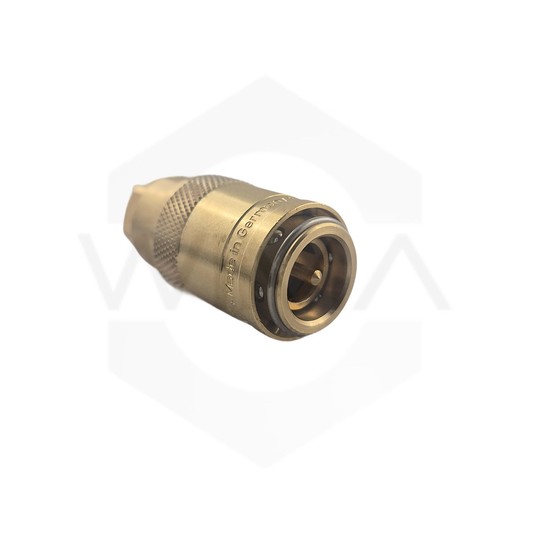

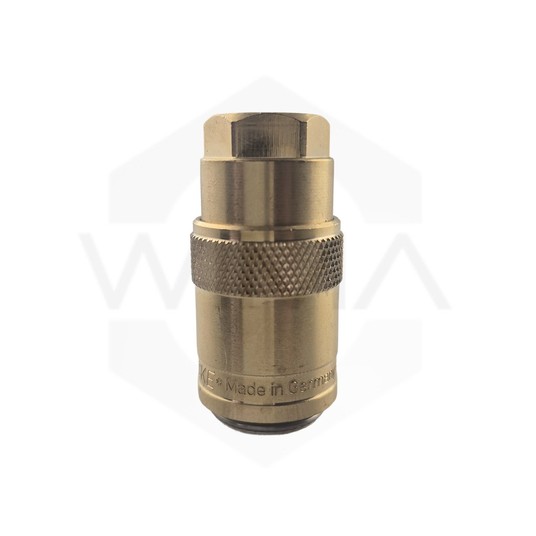

LU ESD 14 IAB Lüdecke - gniazdo szybkozłącza DN9 z zaworem, gwint wewnętrzny G1/4"

Gniazdo szybkozłącza z zaworem i gwintem wewnętrznym G1/4" - LU ESD 14 IAB

LU ESD 14 IAB Ludecke to gniazdo szybkozłącza DN9 wyposażone w zawór odcinający oraz przyłącze z gwintem wewnętrznym G1/4". Produkt przeznaczony jest do szybkiego i bezpiecznego łączenia przewodów oraz urządzeń w instalacjach przemysłowych, szczególnie w układach chłodzenia, temperowania oraz transportu mediów roboczych.

Zastosowany zawór odcinający ogranicza wypływ medium po rozłączeniu szybkozłącza, co pomaga zmniejszyć straty medium oraz zwiększa bezpieczeństwo obsługi instalacji. Dzięki przyłączu G1/4" gniazdo może być montowane bezpośrednio w urządzeniach, kolektorach, rozdzielaczach, formach wtryskowych oraz innych elementach instalacji, bez konieczności stosowania króćców do węży.

Seria ESD DN9 firmy Ludecke znajduje szerokie zastosowanie w przemyśle tworzyw sztucznych, układach chłodzenia form oraz instalacjach temperowania. Mosiężna konstrukcja zapewnia wysoką trwałość, odporność na intensywną eksploatację oraz niezawodną pracę w wymagających warunkach przemysłowych.

DANE TECHNICZNE

Producent: Lüdecke

Kod produktu: LU ESD 14 IAB

Typ produktu: gniazdo szybkozłącza z zaworem

Seria: ESD DN9

Przyłącze: gwint wewnętrzny G1/4"

Średnica nominalna: DN9

Przelot: 9 mm

Średnica profilu: 13,5 mm

Zawór: tak

Przepustowość nominalna: 7 Nm³/h

Maksymalne ciśnienie pracy: PN 15 bar

Temperatura pracy: od -20°C do +200°C, zależnie od medium i uszczelnienia

Medium robocze: powietrze, woda, olej, podciśnienie

Materiał korpusu: mosiądz

Zastosowanie główne: szybkozłącza do form wtryskowych, układów chłodzenia i temperowania

Najważniejsze zalety

• gniazdo szybkozłącza DN9 wyposażone w zawór odcinający
• gwint wewnętrzny G1/4" umożliwiający bezpośredni montaż w instalacji
• ograniczenie wypływu medium po rozłączeniu szybkozłącza
• zmniejszenie strat medium podczas rozłączania przewodów
• przelot 9 mm zapewniający efektywny przepływ medium
• szybkie podłączanie i odłączanie przewodów
• solidna konstrukcja wykonana z mosiądzu
• możliwość pracy z wodą, olejem, powietrzem i podciśnieniem
• wysoka trwałość w wymagających zastosowaniach przemysłowych
• produkt renomowanego niemieckiego producenta Lüdecke

Zastosowanie

Gniazdo szybkozłącza LU ESD 14 IAB znajduje zastosowanie w:

• formach wtryskowych
• układach chłodzenia form
• instalacjach temperowania
• obiegach wody chłodzącej
• instalacjach z olejem temperującym
• maszynach przetwórstwa tworzyw sztucznych
• urządzeniach produkcyjnych
• kolektorach i rozdzielaczach mediów
• instalacjach wymagających częstego podłączania i odłączania przewodów

Dlaczego warto wybrać LU ESD 14 IAB?

LU ESD 14 IAB to praktyczne gniazdo szybkozłącza przeznaczone do instalacji przemysłowych, w których wymagany jest bezpośredni montaż szybkozłącza w urządzeniu, rozdzielaczu, kolektorze lub formie wtryskowej. Wbudowany zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, co pomaga zmniejszyć straty medium, poprawia bezpieczeństwo pracy oraz ułatwia utrzymanie czystości stanowiska.

Połączenie średnicy DN9, gwintu wewnętrznego G1/4", zaworu odcinającego oraz trwałej mosiężnej konstrukcji sprawia, że produkt doskonale sprawdza się w układach chłodzenia, temperowania i instalacjach technologicznych wymagających niezawodnych szybkozłączy przemysłowych.

Ważne informacje montażowe

• Przyłącze G1/4" należy uszczelnić zgodnie z wymaganiami instalacji.
• Połączenie gwintowe należy dokręcać z wyczuciem, aby nie uszkodzić gwintu i powierzchni uszczelniających.
• Nie należy przekraczać maksymalnego ciśnienia pracy PN 15 bar.
• Przed rozłączeniem instalacji należy uwzględnić temperaturę oraz ciśnienie medium roboczego.
• Zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, jednak nie zastępuje elementów odcinających instalację.
