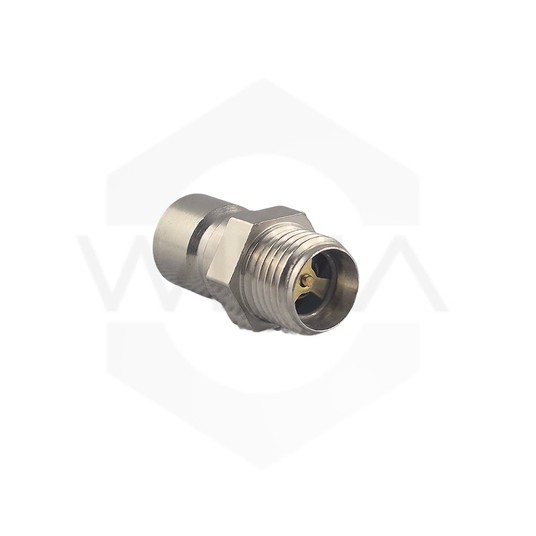

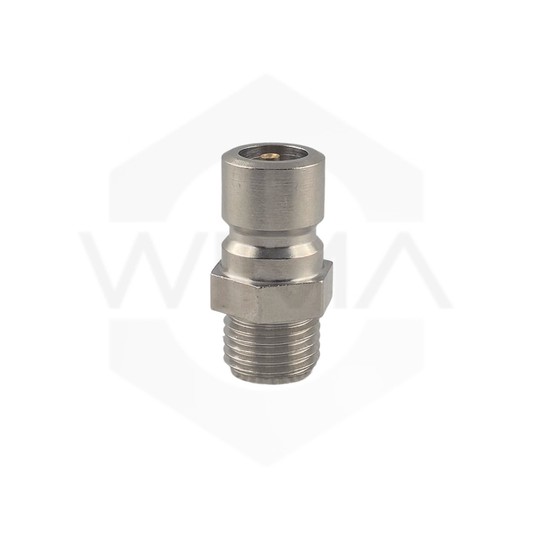

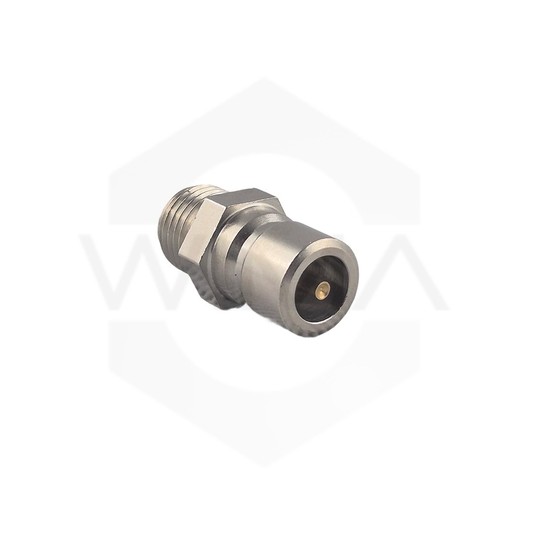

LU ESD 14 NAAB Lüdecke - wtyczka szybkozłącza DN9 z zaworem, gwint zewnętrzny G1/4"

Wtyczka szybkozłącza z zaworem i gwintem zewnętrznym G1/4" - LU ESD 14 NAAB

LU ESD 14 NAAB Ludecke to wtyczka szybkozłącza DN9 wyposażona w zawór odcinający oraz przyłącze z gwintem zewnętrznym G1/4". Produkt przeznaczony jest do szybkiego łączenia i rozłączania obiegów mediów roboczych w instalacjach przemysłowych wykorzystujących wodę, olej, sprężone powietrze oraz podciśnienie.

Zastosowany zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, co pomaga zmniejszyć straty medium oraz zwiększa bezpieczeństwo obsługi instalacji. Gwint zewnętrzny G1/4" umożliwia bezpośredni montaż w urządzeniach, kolektorach, rozdzielaczach, formach wtryskowych oraz innych elementach instalacji technologicznych.

Seria ESD DN9 firmy Ludecke została opracowana z myślą o wymagających zastosowaniach przemysłowych, szczególnie w układach chłodzenia i temperowania form. Mosiężna konstrukcja zapewnia wysoką trwałość, odporność na intensywną eksploatację oraz niezawodną pracę nawet podczas częstego podłączania i rozłączania szybkozłączy.

DANE TECHNICZNE

Producent: Lüdecke

Kod produktu: LU ESD 14 NAAB

Typ produktu: wtyczka szybkozłącza z zaworem

Seria: ESD DN9

Przyłącze: gwint zewnętrzny G1/4"

Średnica nominalna: DN9

Przelot: 9 mm

Średnica profilu: 13,5 mm

Zawór: tak

Przepustowość nominalna: 7 Nm³/h

Maksymalne ciśnienie pracy: PN 15 bar

Temperatura pracy: od -20°C do +200°C, zależnie od medium i uszczelnienia

Medium robocze: powietrze, woda, olej, podciśnienie

Materiał korpusu: mosiądz

Zastosowanie główne: szybkozłącza do form wtryskowych, układów chłodzenia i temperowania

Najważniejsze zalety

• wtyczka szybkozłącza DN9 wyposażona w zawór odcinający
• gwint zewnętrzny G1/4" umożliwiający bezpośredni montaż w instalacji
• ograniczenie wypływu medium po rozłączeniu szybkozłącza
• zmniejszenie strat medium podczas rozłączania przewodów
• przelot 9 mm zapewniający efektywny przepływ medium
• szybkie podłączanie i odłączanie instalacji
• solidna konstrukcja wykonana z mosiądzu
• możliwość pracy z wodą, olejem, powietrzem i podciśnieniem
• wysoka trwałość w wymagających zastosowaniach przemysłowych
• produkt renomowanego niemieckiego producenta Lüdecke

Zastosowanie

Wtyczka szybkozłącza LU ESD 14 NAAB znajduje zastosowanie w:

• formach wtryskowych
• układach chłodzenia form
• układach regulacji temperatury form
• instalacjach temperowania
• instalacjach chłodzenia narzędzi
• obiegach wody chłodzącej
• instalacjach z olejem temperującym
• maszynach przetwórstwa tworzyw sztucznych
• urządzeniach produkcyjnych
• kolektorach i rozdzielaczach mediów
• instalacjach wymagających częstego podłączania i odłączania przewodów

Dlaczego warto wybrać LU ESD 14 NAAB?

LU ESD 14 NAAB to przemysłowa wtyczka szybkozłącza przeznaczona do instalacji, w których wymagane jest bezpośrednie przyłączenie za pomocą gwintu zewnętrznego G1/4" oraz ograniczenie wypływu medium po rozłączeniu szybkozłącza.

Wbudowany zawór pomaga ograniczyć straty medium, poprawia bezpieczeństwo pracy oraz zwiększa komfort obsługi instalacji. Połączenie standardu DN9, zaworu odcinającego oraz trwałej mosiężnej konstrukcji sprawia, że produkt doskonale sprawdza się w układach chłodzenia, temperowania i innych aplikacjach przemysłowych wymagających niezawodnych szybkozłączy.

Ważne informacje montażowe

• Przyłącze G1/4" należy uszczelnić zgodnie z wymaganiami instalacji.
• Połączenie gwintowe należy dokręcać z wyczuciem, aby nie uszkodzić gwintu i powierzchni uszczelniających.
• Nie należy przekraczać maksymalnego ciśnienia pracy PN 15 bar.
• Przed rozłączeniem instalacji należy uwzględnić temperaturę oraz ciśnienie medium roboczego.
• Zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, jednak nie zastępuje elementów odcinających instalację.
