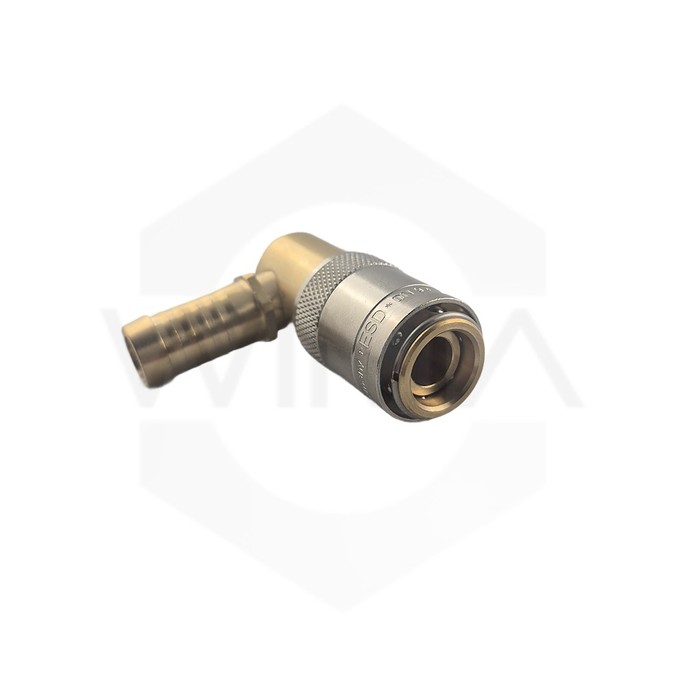

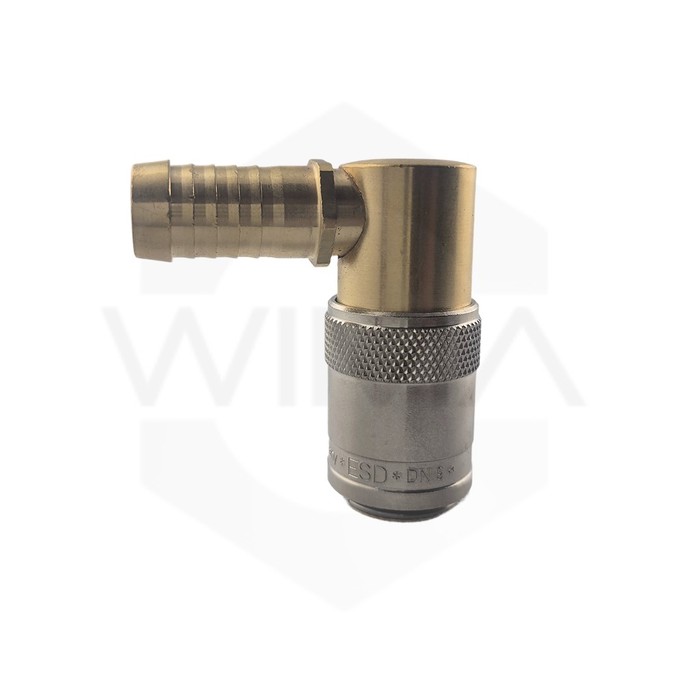

LU ESD 13 TL-90 Lüdecke - gniazdo szybkozłącza DN9 do węża 13 mm, 90°, bez zaworu

Gniazdo szybkozłącza kątowe 90° do węża 13 mm - LU ESD 13 TL-90

LU ESD 13 TL-90 Ludecke to gniazdo szybkozłącza DN9 wyposażone w kątową tuleję do podłączenia węża o średnicy wewnętrznej 13 mm. Wykonanie 90° umożliwia wygodne prowadzenie przewodów w miejscach o ograniczonej przestrzeni montażowej oraz pomaga ograniczyć ryzyko nadmiernego zaginania węża bezpośrednio przy szybkozłączu.

Produkt wykonany jest w wersji z wolnym przelotem (bez zaworu), dzięki czemu nie powoduje dodatkowego odcięcia medium po rozłączeniu szybkozłącza. Rozwiązanie to sprawdza się w instalacjach, w których wymagany jest swobodny przepływ medium oraz minimalizacja oporów przepływu.

Seria ESD DN9 firmy Lüdecke znajduje zastosowanie przede wszystkim w układach chłodzenia i temperowania form wtryskowych, instalacjach technologicznych oraz systemach transportu mediów roboczych. Solidna mosiężna konstrukcja zapewnia wysoką trwałość, odporność na intensywną eksploatację oraz niezawodną pracę w wymagających warunkach przemysłowych.

DANE TECHNICZNE

Producent: Lüdecke

Kod produktu: LU ESD 13 TL-90

Typ produktu: gniazdo szybkozłącza bez zaworu

Seria: ESD DN9

Wykonanie: kątowe 90°

Przyłącze: tuleja / króciec do węża 13 mm

Średnica nominalna: DN9

Przelot: 9 mm

Średnica profilu: 13,5 mm

Zawór: nie

Wykonanie przepływu: wolny przelot, bez zaworu

Maksymalne ciśnienie pracy: PN 15 bar

Temperatura pracy: od -20°C do +200°C, zależnie od medium i uszczelnienia

Medium robocze: powietrze, woda, olej, podciśnienie

Materiał korpusu: mosiądz

Zastosowanie główne: szybkozłącza do form wtryskowych, układów chłodzenia i temperowania

Najważniejsze zalety

• kątowe wykonanie 90° ułatwiające prowadzenie przewodów
• ułatwia montaż przewodów w ciasnych przestrzeniach montażowych
• ogranicza ryzyko zaginania węża przy szybkozłączu
• gniazdo szybkozłącza DN9 w wersji bez zaworu
• swobodny przepływ medium bez automatycznego odcięcia
• przyłącze do węża o średnicy wewnętrznej 13 mm
• przelot 9 mm zapewniający efektywny przepływ medium
• solidny korpus wykonany z mosiądzu
• możliwość pracy z wodą, olejem, powietrzem i podciśnieniem
• produkt renomowanego niemieckiego producenta Lüdecke

Zastosowanie

Gniazdo szybkozłącza LU ESD 13 TL-90 znajduje zastosowanie w:

• formach wtryskowych
• układach chłodzenia form
• instalacjach temperowania
• obiegach wody chłodzącej
• instalacjach z olejem temperującym
• maszynach przetwórstwa tworzyw sztucznych
• urządzeniach produkcyjnych
• przewodach elastycznych o średnicy wewnętrznej 13 mm
• miejscach o ograniczonej przestrzeni montażowej
• instalacjach wymagających prowadzenia przewodów pod kątem 90°

Dlaczego warto wybrać LU ESD 13 TL-90?

LU ESD 13 TL-90 to praktyczne rozwiązanie dla instalacji, w których standardowe szybkozłącza proste utrudniają prowadzenie przewodów. Kątowa konstrukcja 90° pozwala ograniczyć promień prowadzenia przewodu, poprawia organizację instalacji oraz zmniejsza ryzyko uszkodzenia węża wynikające z jego nadmiernego zaginania.

Połączenie przelotu DN9, przyłącza do węża 13 mm, wolnego przelotu medium oraz trwałej mosiężnej konstrukcji sprawia, że produkt doskonale sprawdza się w układach chłodzenia, temperowania i instalacjach technologicznych wymagających niezawodnych szybkozłączy przemysłowych.

Ważne informacje montażowe

• Gniazdo należy stosować z wężem o średnicy wewnętrznej 13 mm.
• Przewód powinien zostać prawidłowo zabezpieczony opaską lub obejmą.
• Nie należy przekraczać maksymalnego ciśnienia pracy PN 15 bar.
• Przed rozłączeniem instalacji należy uwzględnić temperaturę oraz ciśnienie medium roboczego.
• Wersja bez zaworu nie odcina przepływu medium po rozłączeniu szybkozłącza.
