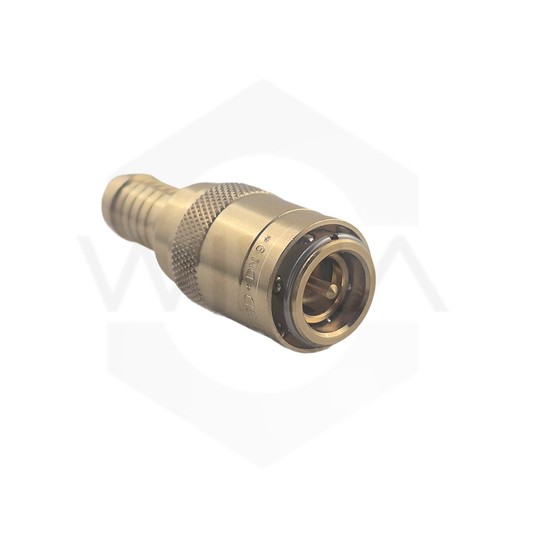

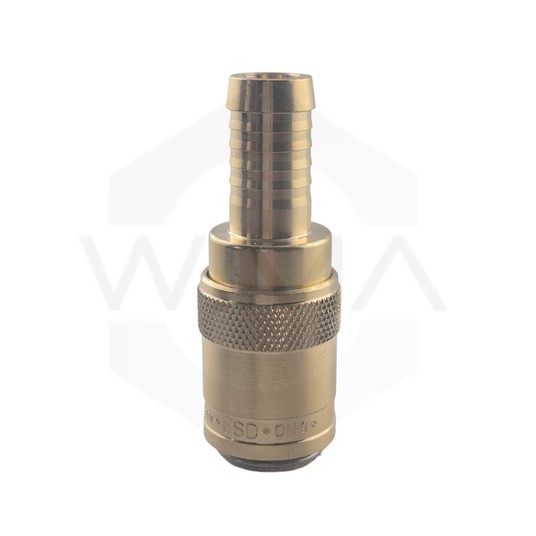

LU ESD 13 TLAB Lüdecke - gniazdo szybkozłącza DN9 z zaworem do węża 13 mm

Gniazdo szybkozłącza z zaworem i tuleją do węża 13 mm - LU ESD 13 TLAB

LU ESD 13 TLAB Ludecke to gniazdo szybkozłącza DN9 wyposażone w zawór odcinający oraz tuleję do podłączenia węża o średnicy wewnętrznej 13 mm. Produkt przeznaczony jest do szybkiego i bezpiecznego łączenia przewodów w instalacjach przemysłowych, szczególnie w układach chłodzenia, temperowania oraz transportu mediów roboczych.

Zastosowany zawór odcinający ogranicza wypływ medium po rozłączeniu szybkozłącza, co pomaga zmniejszyć straty medium oraz zwiększa bezpieczeństwo obsługi instalacji. Dzięki temu rozwiązaniu gniazdo jest chętnie stosowane w aplikacjach, w których przewody są regularnie podłączane i odłączane podczas pracy maszyn, wymiany form lub czynności serwisowych.

Seria ESD DN9 firmy Lüdecke znajduje szerokie zastosowanie w przemyśle tworzyw sztucznych, układach chłodzenia form wtryskowych oraz instalacjach technologicznych wykorzystujących wodę, olej, sprężone powietrze lub podciśnienie. Mosiężna konstrukcja zapewnia wysoką trwałość i niezawodność nawet podczas intensywnej eksploatacji.

DANE TECHNICZNE

Producent: Lüdecke

Kod produktu: LU ESD 13 TLAB

Typ produktu: gniazdo szybkozłącza z zaworem

Seria: ESD DN9

Wykonanie: proste

Przyłącze: tuleja / króciec do węża 13 mm

Średnica nominalna: DN9

Przelot: 9 mm

Średnica profilu: 13,5 mm

Zawór: tak

Przepustowość nominalna: 7 Nm³/h

Maksymalne ciśnienie pracy: PN 15 bar

Temperatura pracy: od -20°C do +200°C, zależnie od medium i uszczelnienia

Medium robocze: powietrze, woda, olej, podciśnienie

Materiał korpusu: mosiądz

Zastosowanie główne: szybkozłącza do form wtryskowych, układów chłodzenia i temperowania

Najważniejsze zalety

• gniazdo szybkozłącza DN9 wyposażone w zawór odcinający
• ograniczenie wypływu medium po rozłączeniu szybkozłącza
• zmniejszenie strat medium podczas rozłączania przewodów
• przyłącze do węża o średnicy wewnętrznej 13 mm
• przelot 9 mm zapewniający efektywny przepływ medium
• szybkie podłączanie i odłączanie przewodów
• solidna mosiężna konstrukcja
• możliwość pracy z wodą, olejem, powietrzem i podciśnieniem
• wysoka trwałość w wymagających zastosowaniach przemysłowych
• produkt renomowanego niemieckiego producenta Lüdecke

Zastosowanie

Gniazdo szybkozłącza LU ESD 13 TLAB znajduje zastosowanie w:

• formach wtryskowych
• układach chłodzenia form
• instalacjach temperowania
• obiegach wody chłodzącej
• instalacjach z olejem temperującym
• maszynach przetwórstwa tworzyw sztucznych
• urządzeniach produkcyjnych
• przewodach elastycznych o średnicy wewnętrznej 13 mm
• instalacjach wymagających częstego podłączania i odłączania przewodów

Dlaczego warto wybrać LU ESD 13 TLAB?

LU ESD 13 TLAB to praktyczne gniazdo szybkozłącza dla instalacji przemysłowych, w których istotne jest ograniczenie strat medium podczas rozłączania przewodów. Wbudowany zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, co pomaga zmniejszyć straty medium, poprawia bezpieczeństwo pracy oraz ułatwia utrzymanie czystości stanowiska.

Połączenie średnicy DN9, przyłącza do węża o średnicy wewnętrznej 13 mm, przelotu 9 mm oraz trwałej mosiężnej konstrukcji sprawia, że produkt doskonale sprawdza się w układach chłodzenia, temperowania oraz instalacjach technologicznych wymagających niezawodnych szybkozłączy przemysłowych.

Ważne informacje montażowe

• Gniazdo należy stosować z wężem o średnicy wewnętrznej 13 mm.
• Przewód powinien zostać prawidłowo zabezpieczony opaską lub obejmą.
• Nie należy przekraczać maksymalnego ciśnienia pracy PN 15 bar.
• Przed rozłączeniem instalacji należy uwzględnić temperaturę oraz ciśnienie medium roboczego.
• Zawór ogranicza wypływ medium po rozłączeniu szybkozłącza, jednak nie zastępuje elementów odcinających instalację.
