KMM-KB M10x1-M12x1,5 z przeciwn. 6L

Powrót

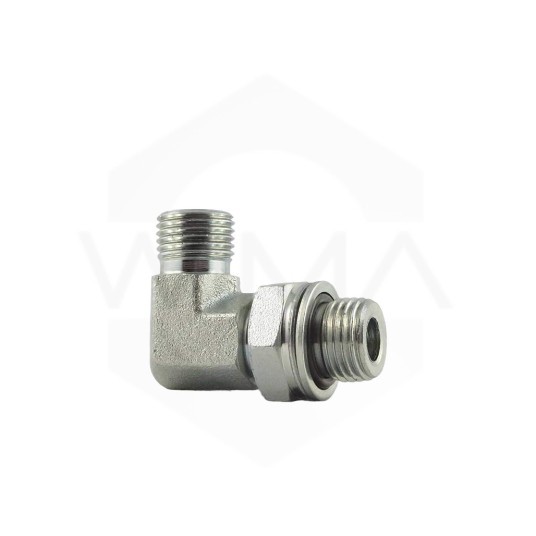

Złączka kolankowa 90° z gwintem metrycznym M10x1 w korpus + pierścieniem uszczelniającym (o-ring) i podkładką; oraz z gwintem zewnętrznym metrycznym M12x1,5 6L z uszczelnieniem pod stożek 24°.

Symbol:: 106204.1
Kod EAN:: 7777000102876

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Złączka kolankowa 90° z gwintem calowym w korpus + pierścieniem uszczelniającym (o-ring) i podkładką; oraz z gwintem zewnętrznym metrycznym z uszczelnieniem pod stożek 24° jest elementem mechanicznym używanym do łączenia rur, przewodów lub innych komponentów w różnych systemach, takich jak hydraulika czy centralne smarowanie. Złączka posiada "pierścień uszczelniający (o-ring)" i "podkładkę". O-ring służy do zapewnienia szczelności połączenia, a podkładka pomaga równomiernie rozkładać nacisk na elementy, co jest istotne w celu uniknięcia wycieków i uszkodzeń. Drugie zakończenie złączki jest wyposażone w gwint zgodny z systemem metrycznym, a uszczelnienie pod stożek o kącie 24° pomaga w skutecznym połączeniu elementów.

Parametry techniczne:

Nazwa złącza	KMM-KB M10x1,5-M12x1,5 z przeciwn. 6L
Seria	L (lekka)
Gwint 1 (zewnętrzny)	12x1,5
Średnica zewnętrzna rury	6mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 w korpus (zewnętrzny)	10x1,5
Uszczelnienie	Uszczelka kwadratowa ED
Ciśnienie robocze	315bar
Temperatura pracy	-20st.C - +100st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	106204.1
Symbol Vitillo	LME10LMOM14.1
Symbol Parker
Symbol Hansa-Flex
