ZMM-BB M30x2 - 24x1,5 S20/S16

Powrót

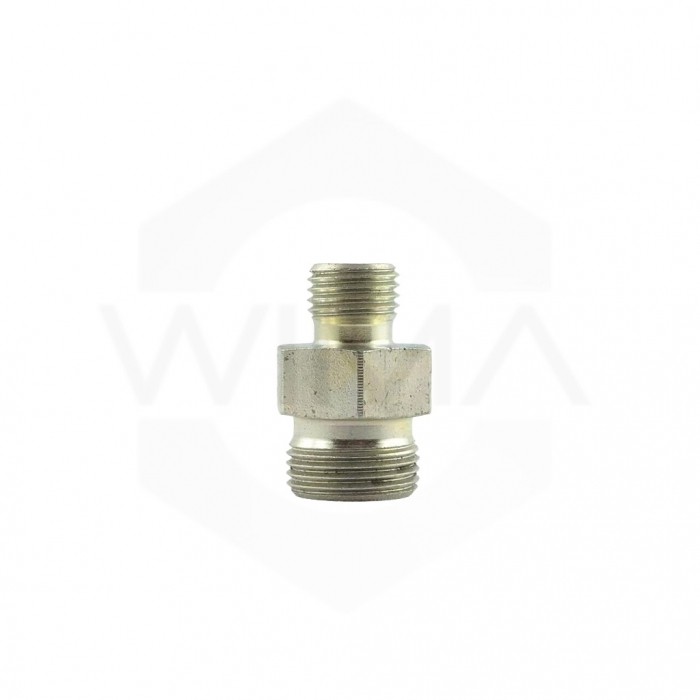

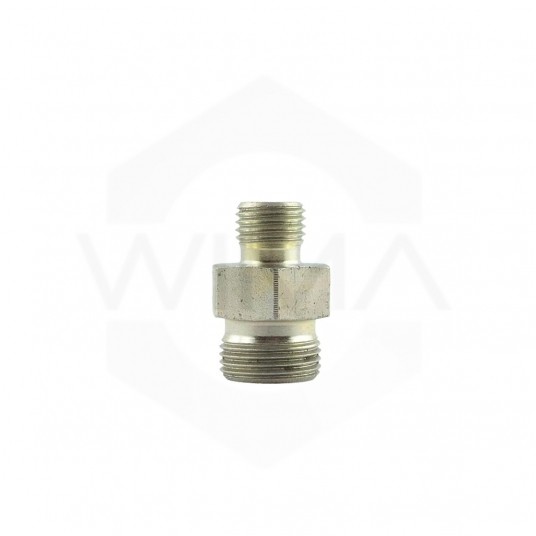

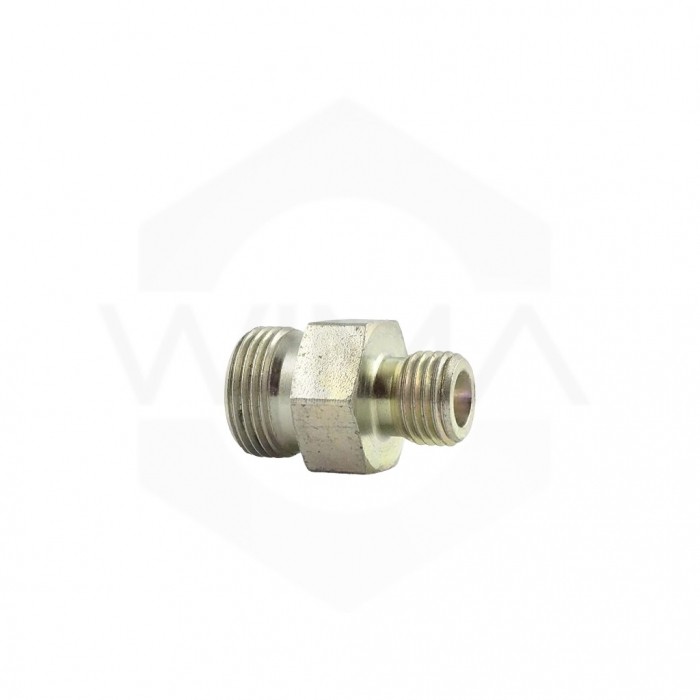

Złączka redukcyjna prosta zakończona gwintami zewnętrznymi metrycznymi M30x2 20S i M24x1,5 16S obustronnie z uszczelnieniem pod stożek 24°.

Symbol:: 104134.1
Kod EAN:: 7777000061739

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Złączka redukcyjna prosta obustronnie zakończona gwintem zewnętrznym metrycznym z uszczelnieniem pod stożek 24°. Służy do połączenia dwóch elementów z hydrauliki siłowej (np. przewodów gumowych, rur hydrauliczncyh lub innych kompnentów), w których uszczelnienie odbywa się za pomocą stożka wewnętrznego o kącie 24°.

Parametry techniczne:

Nazwa złącza	ZMM-BB M30x2-24x1,5 S20/S16
Seria	S (ciężka)
Gwint 1 (zewnętrzny)	30x2
Średnica zewnętrzna rury	20mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 (zewnętrzny)	24x1,5
Średnica zewnętrzna rury	16mm
Uszczelnienie	Stożek wewnętrzny 24°
Ciśnienie robocze	400bar
Temperatura pracy	-20st.C - +120st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	104134.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
