ZMM-BB M22x1,5-20x1,5 S14/S12

Name: ZMM-BB M22x1,5-20x1,5 S14/S12
SKU: 104129.1

Powrót

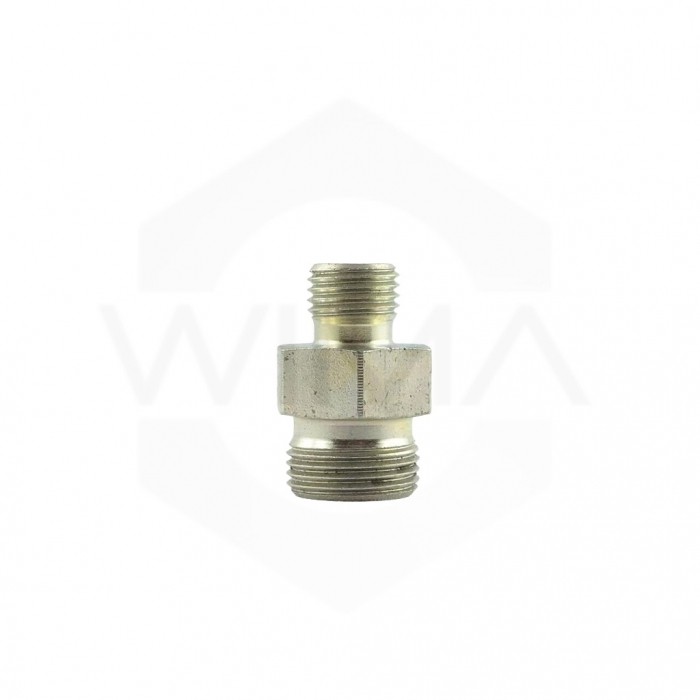

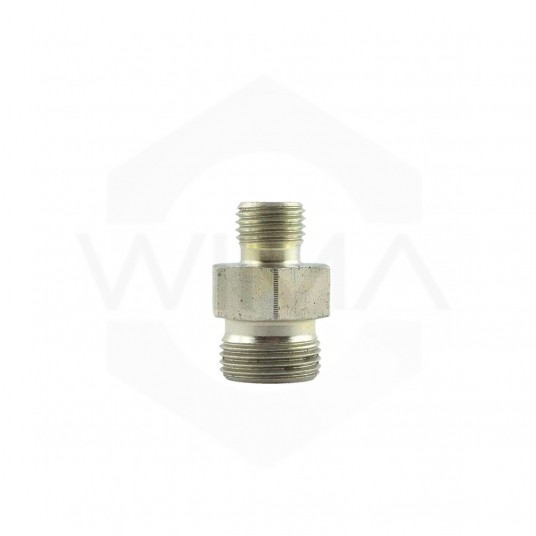

ZMM-BB M22x1,5-20x1,5 S14/S12 -zdjęcie numer 1

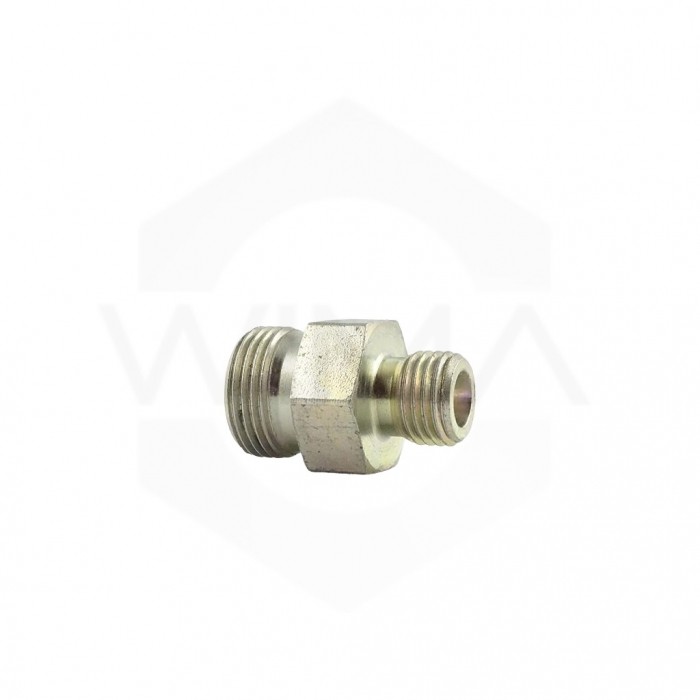

ZMM-BB M22x1,5-20x1,5 S14/S12 -zdjęcie numer 2

ZMM-BB M22x1,5-20x1,5 S14/S12 -zdjęcie numer 3

ZMM-BB M22x1,5-20x1,5 S14/S12 -zdjęcie numer 4

Złączka redukcyjna prosta zakończona gwintami zewnętrznymi metrycznymi M22x1,5 14S i M20x1,5 12S obustronnie z uszczelnieniem pod stożek 24°.

Symbol:: 104129.1
Kod EAN:: 7777000062699

Zapytaj o produkt Zwiń formularz zapytania

Wyślij pytanie dotyczące produktu

Opis produktu

Złączka redukcyjna prosta obustronnie zakończona gwintem zewnętrznym metrycznym z uszczelnieniem pod stożek 24°. Służy do połączenia dwóch elementów z hydrauliki siłowej (np. przewodów gumowych, rur hydrauliczncyh lub innych kompnentów), w których uszczelnienie odbywa się za pomocą stożka wewnętrznego o kącie 24°.

Parametry techniczne:

Nazwa złącza	ZMM-BB M22x1,5-20x1,5 S14/S12
Seria	S (ciężka)
Gwint 1 (zewnętrzny)	22x1,5
Średnica zewnętrzna rury	14mm
Uszczelnienie	Stożek wewnętrzny 24°
Gwint 2 (zewnętrzny)	20x1,5
Średnica zewnętrzna rury	12mm
Uszczelnienie	Stożek wewnętrzny 24°
Ciśnienie robocze	630bar
Temperatura pracy	-20st.C - +120st.C
Materiał	stal ocynkowa
Norma	DIN 2353 (PN-EN ISO 8434-1)
Symbol CAST	104129.1
Symbol Vitillo
Symbol Parker
Symbol Hansa-Flex
